Hej tamo! Ako ste u svijetu industrijske automatizacije, vjerojatno ste naišli na pneumatske cilindre prsta. Oni su super zgodan mali uređaji koji se koriste u svim vrstama aplikacija, od operacija odabira i mjesta u proizvodnji do robotike. Kao dobavljač pneumatskih cilindara prsta, imam puno iskustva s tim stvarima i tu sam da podijelim nekoliko savjeta o tome kako ih učinkovito kontrolirati.
Razumijevanje osnova pneumatskih cilindara prsta
Prvo, prijeđite na to što su pneumatski cilindri prsta. Oni su u osnovi mehanički uređaji koji koriste komprimirani zrak za stvaranje linearnog ili kutnog pokreta. "Prsti" cilindra otvaraju se i zatvaraju, omogućujući im da prianjaju i drže predmete. To ih čini idealnim za zadatke u kojima trebate precizno postupati s dijelovima.

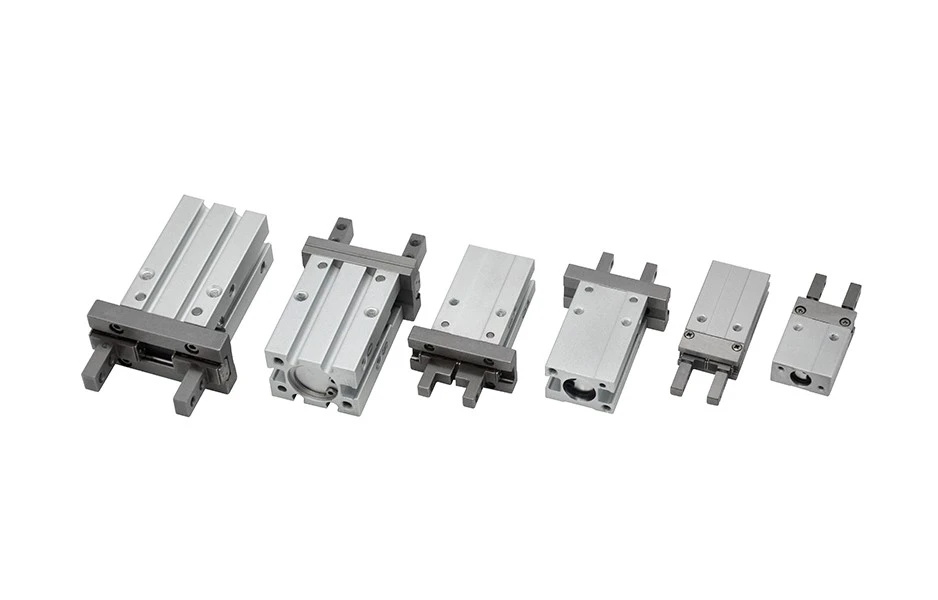

Postoje različite vrste pneumatskih cilindara prsta. Na primjer, imamoHFZ serija Grip Cylinder Air Griper. Ova je serija poznata po visokoj snazi i pouzdanosti. Onda je tuMHS serija4 prst pneumatska hvataljka, koja nudi preciznu kontrolu i odlična je za aplikacije koje zahtijevaju osjetljivo rukovanje. A ako vam treba kutno kretanje,HFR 180 stupnjeva kutni zračni cilindarje vrhunski izbor.
Kontroliranje tlaka
Jedan od najvažnijih aspekata kontrole pneumatskog cilindra prsta je upravljanje tlakom zraka. Tlak određuje koliko prisiljavaju prsti prilikom hvatanja objekta. Ako je tlak prenizak, cilindar možda neće stisnuti objekt dovoljno čvrsto, uzrokujući da padne. S druge strane, ako je tlak previsok, mogao bi oštetiti objekt ili čak sam cilindar.
Za kontrolu tlaka trebat će vam regulator tlaka. Ovaj uređaj omogućuje vam podešavanje tlaka zraka koji dolazi u cilindar. Većina regulatora tlaka ima gumb ili biranje za koje se možete okrenuti kako biste povećali ili smanjili tlak. Dobro je započeti s niskim tlakom i postupno ga povećavati dok ne nađete pravu razinu za svoju aplikaciju.
Još jedna stvar koju treba imati na umu je da pritisak može varirati ovisno o opskrbi zrakom. Ako zračni kompresor ne daje stabilan tlak, može utjecati na performanse cilindra. Dakle, provjerite je li vaš sustav za opskrbu zrakom pravilno održavan i kalibriran.
Kontrola vremena i slijeda
U mnogim aplikacijama morat ćete kontrolirati vrijeme i slijed pokreta cilindra. Na primjer, možda biste htjeli da se prsti otvaraju u određeno vrijeme, privucite objekt, a zatim se ponovo zatvorite nakon određenog intervala. Da biste to postigli, možete koristiti solenoidni ventil.
Solenoidni ventil je električni ventil koji kontrolira protok zraka do cilindra. Slanjem električnih signala u solenoidni ventil možete otvoriti ili zatvoriti ventil koji zauzvrat kontrolira kretanje cilindra. Možete koristiti programabilni logički kontroler (PLC) ili jednostavan timer za slanje ovih signala u pravo vrijeme.
Na primjer, recimo da koristite pneumatski cilindar prstiju u operaciji pick-i mjesto. PLC možete programirati da pošalje signal solenoidnom ventilu da otvori prste, pokupite objekt, a zatim pošaljete drugi signal da zatvori prste i stavite objekt na željeno mjesto. Na ovaj način možete automatizirati postupak i osigurati dosljedne performanse.
Osjetivši položaj
Poznavanje položaja prstiju ključno je za mnoge aplikacije. Morate biti sigurni da su prsti potpuno otvoreni ili zatvoreni prije nego što izvršite sljedeći korak u procesu. Da biste to učinili, možete koristiti senzore položaja.
Na raspolaganju su različite vrste senzora položaja, kao što su senzori blizine i granični prekidači. Senzori blizine otkrivaju prisutnost objekta bez fizičkog kontakta, dok se granični prekidači aktiviraju kada prsti dosegnu određeni položaj. Ove senzore možete instalirati na cilindar ili u okolini kako biste nadgledali položaj prstiju.
Jednom kada senzori otkriju željeni položaj, mogu poslati signal upravljačkom sustavu. Ovaj se signal može koristiti za pokretanje sljedećeg koraka u procesu ili za zaustavljanje cilindra ako nešto pođe po zlu. Na primjer, ako se prsti ne zatvaraju pravilno, senzor može poslati signal PLC -u kako bi zaustavio rad i upozorio operatora.
Održavanje i rješavanje problema
Kao i svaki mehanički uređaj, pneumatski cilindri prstiju zahtijevaju redovito održavanje kako bi se osiguralo optimalne performanse. Evo nekoliko savjeta kako održavati i rješavati svoje cilindre:
- Držite zrak čistom:Kontaminirani zrak može uzrokovati oštećenje cilindra i smanjiti njegov životni vijek. Obavezno upotrijebite zračni filter za uklanjanje prljavštine, prašine i vlage iz opskrbe zrakom.
- Podmažite cilindar:Pravilno podmazivanje je neophodno za nesmetano djelovanje. Koristite preporučeno mazivo i primijenite ga prema uputama proizvođača.
- Provjerite ima li curenja:Propuštanja zraka mogu utjecati na performanse cilindra i otpadne energije. Redovito provjeravaju li propuštanje oko cilindra, ventila i spojeva. Ako pronađete curenje, odmah ga popravite.
- Pregledajte prste:Prsti su najkritičniji dio cilindra. Redovito ih provjeravajte ima li habanja. Ako su prsti oštećeni, zamijenite ih što je prije moguće.
Ako naiđete na bilo kakve probleme sa svojim pneumatskim cilindrom prsta, evo nekoliko uobičajenih problema i njihovih rješenja:
- Niska sila hvatanja:To bi moglo biti posljedica niskog tlaka zraka, curenja u sustavu ili istrošenih prstiju. Provjerite regulator tlaka, potražite curenja i pregledajte prste.
- Zalijepite prste:Ako se prsti zalijepe, to bi moglo biti zbog prljavštine ili krhotina unutar cilindra. Očistite cilindar i pravilno ga podmažite.
- Nepravilno kretanje:To bi moglo biti uzrokovano neispravnim solenoidnim ventilom ili problemom s upravljačkim sustavom. Provjerite ventil i električne veze i provjerite radi li upravljački program ispravno.
Zaključak
Kontroliranje pneumatskog cilindra prsta u početku bi se moglo činiti pomalo kompliciranim, ali s pravim znanjem i alatima to može biti povjetarac. Upravljanjem tlakom zraka, kontrolom vremena i slijeda, koristeći senzore položaja i redovito održavanje, možete osigurati da vaš pneumatski cilindar prsta djeluje glatko i učinkovito.
Ako ste na tržištu za visokokvalitetne pneumatske cilindre prsta, pokrili smo vas. NašeHFZ serija Grip Cylinder Air Griper,,MHS serija4 prst pneumatska hvataljka, iHFR 180 stupnjeva kutni zračni cilindarsvi su vrhunski proizvodi koji nude izvrsne performanse i pouzdanost.
Ako imate bilo kakvih pitanja ili vam je potrebna pomoć u odabiru desnog pneumatskog cilindra za prst za vašu prijavu, ne ustručavajte se pružiti ruku. Tu smo da vam pomognemo i osiguramo najbolje rješenje za svoje potrebe. Kontaktirajte nas danas kako biste započeli raspravu o svojim zahtjevima i istražili mogućnosti naših proizvoda.
Reference
- "Priručnik za pneumatske sustave" Norbert Burkhardt
- "Industrijska automatizacija: principi i aplikacije" David AW Barton
